冷库安装过程

　　一、待施工现场的查看，根据合同内容、制冷规定及客户要求确定以下几点：

　　1、了解掌握现场所具备的施工条件

　　2、确定冷库安装位置、高度及门口的朝向

　　3、确定冷凝器、压缩机、冷却器及电力控制柜的安装位置

　　二、所需设备、材料和工具的准备

　　1、所需设备：冷库板、冷库门、挤塑板、冷凝器、压缩机、冷却器、电力控制柜等配件，确定以上设备的型号、数量是否定制，跟进以上设备的始发，直止到达施工现场。

　　2、确定该工程所需的附属材料和所需的工具。根据材料清单确定所需材料是否完成定制，根据工具清单确定所需工具是否备齐。

　　三、设备、材料及工具的运输

　　1、所有设备、材料、工具运输时全部包装，避免在运输过程中发生碰撞、脏污、雨水等损坏。

　　2、根据不同城市、工程量或特殊情况，选择相应安全、快捷、方便的物流公司，避免货物在运输过程中损坏、延时、丢失等情况而影响工程进度或工程造价。

　　四、设备、材料、工具入施工现场

　　注：施工现场禁止烟火，必须放有灭火性器件

　　1、所有设备。材料、工具到达施工现场时要清洁除一片能够防止雨淋和垃圾的干净空地，轻拿轻放，依据货物清单清点到达货物时否齐全、是否损坏，如有问题请及时处理。

　　2、设备材料工具根据施工情况分类依次摆放整齐，避免损坏、丢失等情况的发生

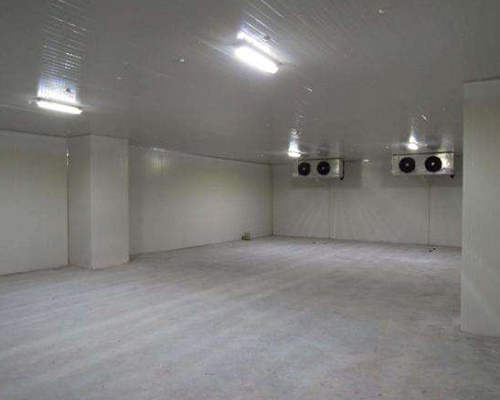

　　冷库库体安装

　　五、冷库库体的安装

　　注意：安装过程中会产生火花，请做好灭火措施！

　　1、底板的安装：依据库体图纸找出底板板块，底板与地面保持平行，确定好库位开始拼装，注意边板和公母板槽；公母槽合并时必须打上聚氨酯发泡剂（或在库板上开孔灌胶’空间距3000毫米，灌胶时黑白料必须均匀）；注意板与板之间必须平整及板头平整，板与板间的缝隙的应保持在3mm宽左右，如不符核要求，请将板拆下，修整板边，然后重新安装使之板缝符合要求；用φ5X13的铆钉固定，拉铆钉间距500毫米，门口两侧间距为200毫米（挂钩板必须把库钩全部挂上即可不打铆钉）。

　　2、墙板的安装：库板连接要求同上。注意门的方向、板块的垂直度和四个角板的尺寸（挂钩板必须入底槽）。

　　3、顶板的安装：库板连接要求同上。在安装大型冷库上顶板时，应先将T型钢固定或吊丝打好，然后把槽钢或C型钢焊接(焊接时注意焊接牢固及平整）或穿丝固定在与墙体顶面同样水平的位置，再行上库板（注意灌胶板灌口必须朝上）。安装承重钢和上顶板时随时注意安全。

　　4、冷库的包角：所有冷库的包角板两边内侧同库板接触处打一道聚氨酯发泡剂。包角板应用拉铆钉固定，拉铆钉间距应保持在200mm，固定在包角上的拉铆钉应成一条直线、没有较大缝隙、间距相等。注意拉铆钉的钻孔及用拉铆抢固定拉铆钉，所使用的工具应同包角板垂直。

　　5、清理库板上溢出的发泡胶，保持库板的美观度。

　　六、冷凝器的安装固定：

　　首先确定风机的风向或排管的走向，其次考虑库顶板的承重(同样要求冷凝器底面与顶板下面平行）。安装冷凝器时请注意安全。

　　1、风机式冷凝器：风机应均匀分布在顶墙角的一侧，固定好后不得发生摇摆晃动的情况。小型风机一般吊在库体顶板上即可，距墙板最小距离应不小于30公分（在库板上找出相应的位置穿丝固定紧即可，注：风机上有多少孔必须过多少吊丝）；若大型较重风机必须把吊丝穿过顶板吊在顶墙上（曾加承重设备），避免发生危险（距墙板最小距离应不小于50公分）。

　　2、排管式冷凝器：排管应按照图纸均匀分布在库顶上。排管的所有对应固定点上在顶板上打出穿丝挂牢（挂排管时必须挂在最下面的固定秤上）。

　　七、压缩机和冷凝器的固定安装：

　　（一）、压缩机：

　　注：压缩机在装卸和移动过程中底座需要保持水平，底座不得发生大于90度的倾斜。

　　冷库机房安装

　　A、机房安装要求：

　　1、地面光洁水泥地面，墙壁的内表面应抹白，压缩机底座宜置于混凝土地面上，且保证地面水平。并在离机组200 mm外四周开有沟槽，以便机组停车换油、检修或冲刷清洁地面时，油、水能从沟槽中流走，沟槽尺寸由用户自定。

　　2、压缩机组放置于地面上，应确保箱底与地面贴合良好，以防产生振动，增加噪音。

　　3、对有条件的用户，机房墙面可贴上吸声板，可进一步降低噪音，但不宜用陶瓷面砖之类硬表面材料装饰墙面。

　　4、由于风冷型压缩机受环境温度的影响大，因此机房通风应良好、干燥，换热空气可以用引风管引出户外或设排风机，控制压缩机环境温度在-5℃～40℃内。

　　5、机房内尘埃少，空气清洁，不含有害气体及含亚硫酸等腐蚀性介质。

　　B、安装环境布置要求

　　1、为了适应发展的需要，机房在总图的位置上应留有扩建的余地。

　　2、空气压缩机直接从大气中吸气，为了减少机组的磨损、腐蚀和爆炸的可能性，机房与散发爆炸性、腐蚀性、有毒气体、粉尘等有害物质的场所必须要有一定的距离，由于压缩机散热量大，特别夏季机器内气温很高，所以机房的朝向应使机器间有良好的通风，并尽量减少日晒。

　　3、压缩机虽有箱体，但严禁雨水淋洒，因此压缩机不宜露天安装。

　　4、压缩机房为独立的建筑，

　　5、压缩机房必须装有固定灭火二氧化碳灭火设备，其手动开关必须设置在危险区之外。并随时可以触及。灭火器材二氧化碳灭火气器或粉末灭火器应放置于被保护目标附近，但应在危险区之外。

　　C、电源及外围接线要求

　　1、压缩机主电源为AC(380V)三相，冷冻干燥机为AC（220V）请确认电源。

　　2、电压降不能超过额定电压的5%，各相电压差在3%以内。

　　3、压缩机电源必须使用配有隔离开关，以防止短路产生缺相运行。

　　4、检查次回路保险丝，根据压缩机的功率大小选择适当的无熔丝保险开关。

　　5、压缩机单独使用一套电力系统，避免与其他不同电力消耗系统并联使用，特别当压缩机的功率较大时可能会因过大的电压降或三相电流不平衡而形成压缩机过载使保护装置动作跳机。

　　6、必须接地线防止漏电造成危险，切不可接在空气输送管或冷却水管上。
